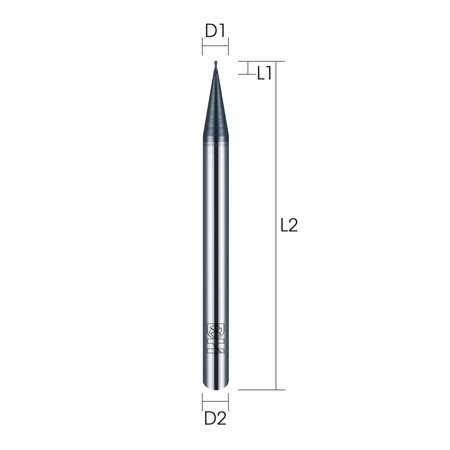

UDB3D/4D-2T
Carbide End Mill
Ball Nose End Mills (Micro Diameter)
Type No. |
Diameter |
Flute Length |
O.A.L |
Shank Diameter |
D1 |
L1 |
L2 |
D2 |
UDB3D-0022 |
0.2 / 0.1R |
0.4 |
38 |
3 |
UDB3D-0032 |
0.3 / 0.15R |
0.6 |
38 |
3 |
UDB3D-0042 |
0.4 / 0.2R |
0.8 |
38 |
3 |
UDB3D-0052 |
0.5 / 0.25R |
1.0 |
38 |
3 |
UDB3D-0062 |
0.6 / 0.3R |
1.2 |
38 |
3 |
UDB3D-0072 |
0.7 / 0.35R |
1.4 |
38 |
3 |
UDB3D-0082 |
0.8 / 0.4R |
1.6 |
38 |
3 |
UDB3D-0092 |
0.9 / 0.45R |
1.8 |
38 |
3 |
UDB4D-0022 |
0.2 / 0.1R |
0.4 |
50 |
4 |
UDB4D-0032 |
0.3 / 0.15R |
0.6 |
50 |
4 |
UDB4D-0042 |
0.4 / 0.2R |
0.8 |
50 |
4 |
UDB4D-0052 |
0.5 / 0.25R |
0.5 |
50 |
4 |
UDB4D-0062 |
0.6 / 0.3R |
1.2 |
50 |
4 |
UDB4D-0072 |
0.7 / 0.35R |
1.4 |
50 |
4 |
UDB4D-0082 |
0.8 / 0.4R |
1.6 |
50 |
4 |
UDB4D-0092 |
0.9 / 0.45R |
1.8 |
50 |
4 |
